Fonction Action Web @ L.V. Expertise X3

Actions préféfinies

Détail des actions prédéfinies :

Code	Paramètres	Lien dynamique	Description
ABLKFIRSTPAGE	Non	ADLKFIRSTPAGE	Affiche la première page d'un bloc Syntaxe MonBloc.MonLienDynamique
ABLKNEXTPAGE	Non	ADLKNEXTPAGE	Affiche la page suivante d'un bloc
ABLKPREVPAGE	Non	ADLKPREVPAGE	Affiche la page précédente d'un bloc
ABLKLASTPAGE	Non	ADLKLASTPAGE	Affiche la dernière page d'un bloc
ABLKRESTOREMAINCTX	Non	A créer	Retour vers une liste sans perdre la pagination Créer un lien dynamique avec la page qui contient le bloc comme page cible
ABLKSELECT	Non	ADLKSELECT	Sélectionne la ligne d'un bloc MonBloc.MonChamp renvoie la valeur de MonChamp pour la ligne sélectionnée
ABLKUNSELECT	Non	ADLKUNSELECT	Déselectionne la ligne sélectionnée d'un bloc
ARESTOREFORM	Non	ADLKRESTOREFORM	Restaure un formulaire HTML avec les valeurs initiales Ne tient pas compte du paramètre HTML xrc
ARESTORESESSION	Non	ADLKRESTORESESSION	Utilisée dans la page de reconnexion (voir fiche site) Affiche la dernière page ouverte avant fermeture du navigateur
ASESSLOGIN	Oui	ADLKLOGIN	Login de l'utilisateur Code utilisateur(AUSERCODE) et mot de passe(APWD) en paramètre L'interface et le mapping des paramètre est à faire
ASESSLOGOUT	Non	ADLKLOGOUT	Déconnecte l'utilisateur
ASESSSWITCHCOOKIES	Non	ADLKSWITCHCOOKIES	Permute le mode 'sans cookies' et le mode 'avec cookies' Utiliser le bloc conditionné ADISPNOCOOKIES pour afficher l'état avec/sans cookies de la session
ASESSSWITCHLANG	Oui	Non	Change la langue utilisateur Code langue en paramètre
ASESSSWITCHSITE	Oui	Non	Change de site Codes X3SOLUTION/X3FOLDER/XTENDLANG/XTENDSITE en paramètre
ATRACESET	Non	ADLKTRACESET	Mise à jour de la trace XTEND

SEEINFO Pour pouvoir fonctionner, l'action AXTDLOGIN doit être configurée avec l'interface de login que vous avez créée pour le site.

Codes activité
Habilitations

Pré-requis

SEEREFERTTO Reportez-vous à la documentation de Mise en oeuvre

En-tête
Onglet Généralités
Onglet Mapping Interface
A propos du Mapping Multiple

Gestion de l'écran

En-tête

Champs

Les champs suivants sont présents dans cet onglet :

Code action (champ ACTCOD)

Sélectionnez un code action.

SEEREFERTTO Voir le tableau des Actions prédéfinies.

Site (champ FCYLIB)

Site Web courant.

Intitulé (champ INTIT)

Intitulé de l'action courante.

Onglet Généralités

Champs

Les champs suivants sont présents dans cet onglet :

Action

Type (champ ACTTYP)

Ce champ indique si l'action est de type :

standard,
de login (connexion),
ou de logout (déconnexion).

Par défaut, le champ est à 'Standard'.

Actif sur reload (champ ACTREFRESH)

Ce champ indique si l'action doit être ré-exécutée lorsque l'utilisateur appuie sur la touche F5.

Par défaut, le champ est à 'Non' pour bloquer l'action.
Cela permet d'éviter la création d'une nouvelle commande quand l'utilisateur appuie sur F5.

Suivi de l'activité (champ LOGMOD)

Ce champ permet d'activer le suivi de l'activité pour l'action.
Une trace sera enregistrée dans le fichier .log du serveur XTEND.

Entités à supprimer

Suppression en début (champ ENTSUPBEF)

L'action peut supprimer des entités en début ou en fin d'exéution.

Par défaut, la case est décochée : la suppression a lieu en fin d'exécution si aucune erreur ne se produit.

Si la case est cochée : la suppression a lieu en début d'action.

Exemple :

Pour une action qui passe une commande :

Décochez la case pour supprimer le panier.
Si la commande a été créée sans erreur, le panier est supprimé.

Tableau Suppressions

Entités à supprimer (champ ENTSUPCOD)

Saisissez les codes des entités à supprimer.

Gestion service web

Interface (champ INTCOD)

Ce champ indique le code de l'interface appelée par l'action.

champ INTTYP

Activation bouton (champ WSOACT)

Sélectionnez le type de bouton de l'objet :

Lecture,
Créer,
Supprimer,
Enregistrer,
Autre : le code bouton devra être renseigné.

Code bouton (champ WSOACTBTN)

Si l'option 'Autre' du champ 'Activation du bouton' est sélectionnée, saisissez un code bouton particulier.

Exemple :

Pour l'objet Facture, on peut renseigner 'V' pour activer le bouton validation de la facture.

Type de paramètre (champ WSOTYPPAR)

Pour une action 'Autre', sélectionnez la 'signature' de la méthode 'actionObject' à appeler.

Pour le web service Objet X3, deux méthodes 'actionObjet' de même nom sont disponibles, mais avec des paramètres différents. Ces paramètres sont :

'Clés' : un tableau de clés d'objet,
'Données' : le contenu XML d'un objet.

Tableau Paramètres de l'action

Code (champ PARCOD40)

Code du paramètre de l'action.
Le paramètre est un 'Token champ' qui doit être déclaré dans le dictionnaire.

Valeur (champ VALTYP40)

Deux types de valeur sont possibles :

Constante : permet de saisir une valeur fixe ; la valeur doit être renseignée dans la colonne 'Constante'.
Saisie : la valeur est renseignée dans le 'Lien dynamique' en fonction du contexte d'utilisation.

En général, un paramètre est valorisé dans le 'Lien dynamique' :

A partir d'un champ du formulaire HTML,
A partir d'un champ d'une entité session ou action,
A partir du champ d'un bloc (Entité Accès données) : dans ce cas, le bloc ACURRENT permet de lire la valeur.

Constante (champ VALEUR40)

Valeur de la constante.

Onglet Mapping Interface

Présentation

Cet onglet détaille la correspondance (mapping) entre les champs XTEND et les paramètres du sous-programmes ou champs de l'objet X3.

Tableaux

Paramètres en entrée (Entités vers Interface)

Le tableau 'Entité/Param --> Interface' décrit la correspondance entre les paramètres de l'action décrits précédemment et les paramètres du web service associé à l'interface.

SEEINFO Pour sélectionner un paramètre de l'action il ne faut pas valoriser la colonne entité.
Dans ce cas la liste des paramètres de l'action est affichée sur F12 dans la cellule 'Champ/Param..

Il est également possible de 'mapper' directement le champ d'une entité vers un paramètre du web service en précisant le code entité dans la colonne entité.

Paramètres en sortie (Interface vers Entités)

Le tableau 'Interface --> Entité' décrit la correspondance entre les paramètres du web service associé à l'interface et les entités XTEND qui seront crées par l'action.

___________________________

Lors d'un mapping d'un webservice objet X3 le paramètre AMODSTAMP du groupe ADXTEC contient le TimeStamp (identifiant de dernière modification) de l'objet X3.

AMODSTAMPest un token champ fourni.

Il permet de gérer les conflits de mise à jour d'objets qui peuvent survenir en mode web service (asynchrone).

Si ce paramètre est renvoyé à X3, le processus X3 compare sa valeur à celle de l'objet stocké dans la base de données et génère une erreur si les deux valeurs sont différentes ('objet en cours de modification sur un autre poste').

Champs

Les champs suivants sont présents dans cet onglet :

Tableau Entités/Param. --> Interface

Entité (champ ENTCOD20)

Le code de l'entité XTEND permet d'effectuer le mapping du paramètre.
Laissez ce champ vide si vous voulez 'mapper' un paramètre de l'action.

Champ / Param. (champ FIEKEY20)

Code paramètre de l'action, ou code champ de l'entité.

Groupe (champ DSCGRP20)

Groupe de publication ou code écran du web service.

Paramètre de l'interface (champ DSCCOD20)

Sélectionnez 'Non' pour effectuer un mappping de N champs Xtend vers N valeurs d'un même paramètre X3.

La colonne 'Indice' devient saisissable et permet de saisir l'index du 'paramètre interface' (paramètres X3) à valoriser avec la valeur du champ XTEND.

SEEREFERTTO Pour plus d'informations, voir le paragraphe sur le mapping multiple.

Multi (champ INTMLT20)

Sélectionnez 'Non' pour effectuer un mappping de N valeurs d'un même paramètre X3 vers N champs Xtend.

La colonne 'Indice' devient saisissable et permet de saisir l'index du paramètre X3 qui donne la valeur du champ XTEND.

SEEREFERTTO Pour plus d'informations, voir le paragraphe sur le mapping multiple.

Indice (champ DSCIND20)

Mapping de N champs Xtend -> N valeurs d'un paramètre X3 :

Saisir 'Non'dans la colonne 'Multi'.
La colonne 'Indice' donne l'index, dans le tableau des valeurs du 'paramètre de l'interface' (paramètre X3), de la cellule qui sera valorisée avec la valeur du champ XTEND.

SEEREFERTTO Pour plus d'informations, voir le paragraphe sur le mapping multiple.

Interface --> Entités

Mapping de l'action (champ ACTMAPRET)

Code de l'action qui contient le mapping de retour, si celui-ci a déjà été défini dans une autre action.

Dans le cas d'un objet X3, la création d'une action XTEND se fait souvent par bouton d'action X3. Le mapping de retour est généralement le même pour toutes les actions : décrivez-le dans une seule action.

Tableau Publication

Groupe (champ DSCGRP21)

Groupe de publication ou code écran du web service.

Paramètre de l'interface (champ DSCCOD21)

Nom du paramètre du sous-programme, ou code du champ de l'objet X3.

Multi (champ INTMLT21)

Sélectionnez 'Non' pour effectuer un mappping de N champs Xtend vers N valeurs d'un même paramètre X3.

La colonne 'Indice' devient saisissable et permet de saisir l'index du 'paramètre interface' (paramètres X3) à valoriser avec la valeur du champ XTEND.

SEEREFERTTO Pour plus d'informations, voir le paragraphe sur le mapping multiple.

Indice (champ DSCIND21)

Mapping de N valeurs d'un paramètre X3 -> N champs Xtend :

Saisissez 'Non'dans la colonne 'Multi'.
La valeur du champ XTEND est donnée par la colonne 'Indice' qui est l'index dans le tableau des valeurs du 'paramètre de l'interface' (paramètre X3).

SEEREFERTTO Pour plus d'informations, voir le paragraphe sur le mapping multiple.

Entité (champ ENTCOD21)

Code de l'entité dans laquelle sera créé le champ XTEND avec la valeur du 'paramètre interface'.

Champ (champ FIEKEY21)

Code du champ XTEND à créer.

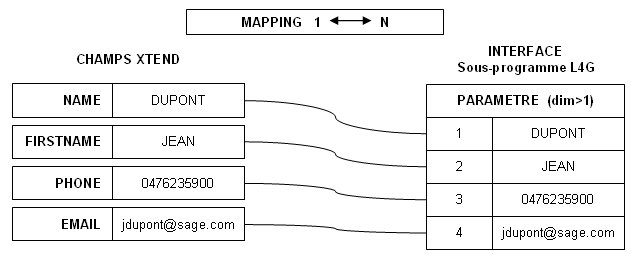

A propos du Mapping Multiple

Le mapping standard champ à champ nécessite de déclarer un paramètre L4G par champ.

Il existe certains cas d'usage où l'on ne souhaite pas déclarer un paramètre par champ mais grouper les valeurs des champs dans un seul paramètre L4G :

Si le nombre de champs est supérieur à 50 (formulaire HTML avec beaucoup de champs de saisie).
Un web service X3 n'accèpte pas plus de 60 paramètres dont 10 utilisés par XTEND comme paramètres techniques.
Si le nombre de champs peut être modifié par paramétrage et que l'on ne souhaite pas modifier le web service et le mapping de l'action après chaque modification.

XTEND permet de n'utiliser qu'un seul paramètre L4G multi-dimensionné pour passer toutes les valeurs des champs via les colonnes 'Multi' et 'Indice' du mapping.

La correspondance valeur/champ est effectuée par la position (indice) dans le tableau.

'Multi' et 'Indice' ne sont actifs que si le paramètre dans l'interface est de dimension >1.

Mode standard (champ à champ)

Création d'une seule ligne de mapping.
Le paramètre Multi a pour valeur 'Oui' pour indiquer qu'un champ sera créé par entité XTEND avec la valeur correspondant à l'indice de la ligne courante.

Le paramètre Indice n'est pas utilisé.

Mode N valeurs d'un paramètre X3 -> N champs Xtend

Création d'autant de lignes de mapping que de champs XTEND à valoriser.
Le paramètre Multi a pour valeur 'Non' pour indiquer qu'il faut valoriser un seul champ XTEND avec la valeur du paramètre X3 dont l'indice est donné dans la colonne indice.

Mode N champs Xtend -> N valeurs d'un paramètre X3

Création d'autant de lignes de mapping que de valeurs à ajouter au paramètre X3.
Le paramètre Multi a pour valeur 'Non' pour indiquer qu'il faut valoriser la cellule du tableau dont l'indice est donné dans la colonne indice avec la valeur du champ XTEND.
