Processus
Un processus est un graphique qui:
- explique l'enchainement de fonctions Sage X3,
- intègre des liens de type tunnel vers ces fonctions.
Cette fonction permet de décrire ce processus à l'aide d'un éditeur visuel.
Vous devez ensuite lier ce processus soit à :
- un gadget du portail,
- un menu processus.
Prérequis
Reportez-vous à la documentation de Mise en oeuvre
Gestion de l'écran
En-tête
Champs
Les champs suivants sont présents dans cet onglet :
| Code du processus. |
| Code de la législation associée au processus. |
| Langue utilisée dans le processus. |
| Permet de définir un intitulé associé à chaque fiche. |
Onglet Description
Champs
Les champs suivants sont présents dans cet onglet :
Bloc numéro 1
| Type du processus :
|
| Saisissez si nécessaire un code d'accès associé au champ courant de l'écran. |
|
|
Description
| Description du processus au format HTML. |
Onglet Dessin
Présentation

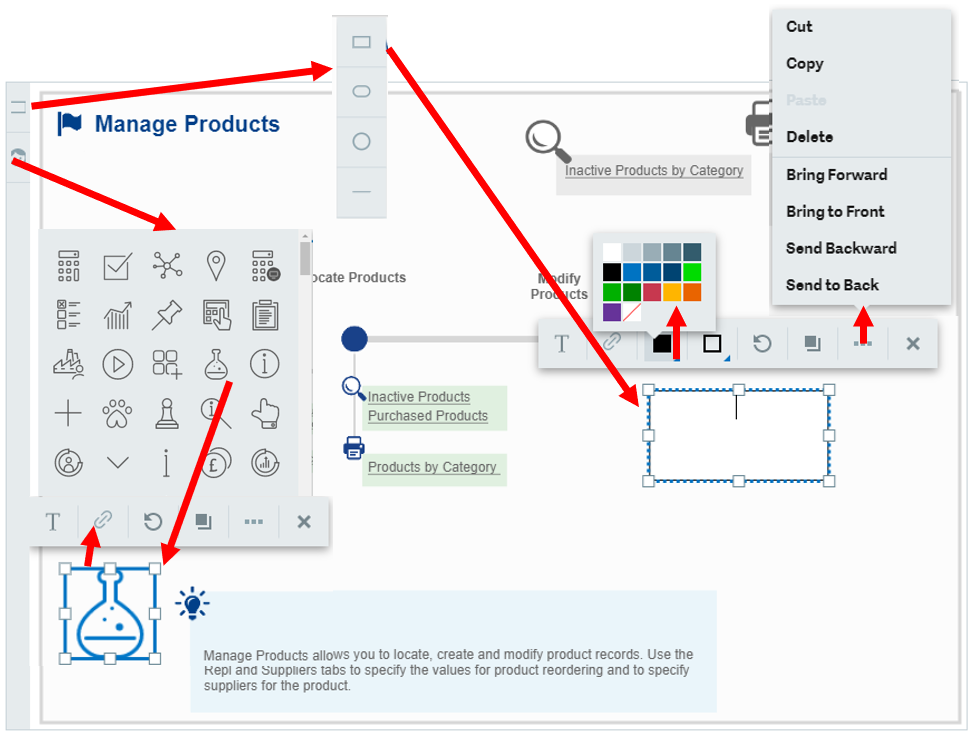

Editeur visuel de processus
Formes
Cliquez sur l'action
pour insérer des formes dans votre processus.
Vous pouvez ajouter :
- un rectangle,
- une ellipse,
- un cercle,
- une ligne.
Vous pouvez redimensionner les formes après les avoir ajoutées au processus à l'aide des poignées sur leurs contours.
La barre d'outils suivante s'affiche lorsque vous sélectionnez une forme :
Grâce à cette barre d'outils vous pouvez :
| Actions | Images |
|---|---|
Sélectionner la couleur de remplissage de la forme. |
|
Sélectionner :
Vous pouvez ajouter différents symboles en début ou fin de ligne (flèches, puces ou diamants). |
|
Faire pivoter la forme de 45 degrés dans le sens inverse des aiguilles d'une montre. |
|
Dupliquer une forme. |
|
Saisir du texte dans une forme en double-cliquant dessus. |
|
Mettre en page le texte d'une forme en modifiant :
|
|

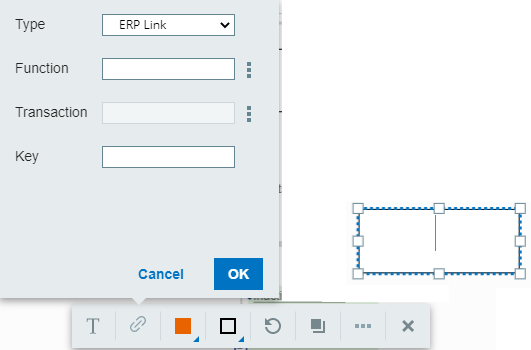

Ajouter un lien hypertexte. |
|
Effectuer les modifications suivantes accessibles via le bouton
|
|
Gérer plusieurs formes
Pour grouper des formes, maintenez la touche Majuscule de votre clavier et sélectionnez les éléments à grouper. Cliquez ensuite sur l'action
. Pour dissocier les formes, cliquez sur l'action
. Vous pouvez aussi effectuer ces actions sur des groupes de formes existants. Par exemple, ajouter un nouvel élément à un groupe.
Comme pour les formes simples, les actions que vous pouvez effectuer sont disponibles en cliquant sur
. Avant d'effectuer une action, maintenez la touche Majuscule et sélectionnez les formes souhaitées.
Vous pouvez aussi déplacer, redimensionner et appliquer une couleur uniformément à l'ensemble du groupe.
Des repères s'affichent de façon dynamique pour vous aider à aligner les éléments que vous déplacez sur la page.

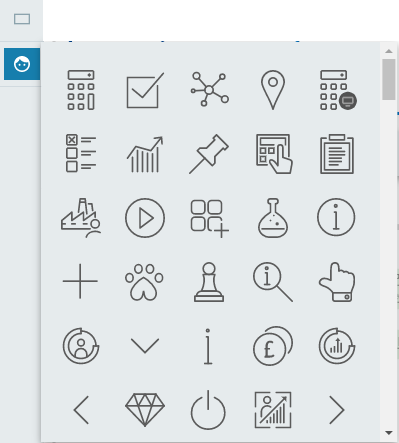

Icônes
Cliquez sur l'action
pour afficher la liste des icônes disponibles. Après avoir ajouté une icône à votre processus, vous pouvez la modifier, comme pour les formes (taille, couleur, rotation, groupe, etc.).
Télécharger une image
Cliquez sur l'action
pour télécharger une image depuis votre PC et l'ajouter à votre processus visuel. Après avoir inséré l'image, vous pouvez la modifier, comme pour les formes (taille, lien, rotation, groupe, etc.).
Actions
Cliquez sur l'action
pour afficher le volet d'actions.
Cliquez sur Toggle numbers pour afficher ou masquer les numéros superposés sur chaque action cible ou déclencheuse.
Cliquez sur les flèches haut et bas ou gauche et droite pour déplacer le volet d'actions sur la page.
Cliquez sur la croix à droite d'une ligne pour annuler l'action.
Import
Cliquez sur l'action
pour remplacer votre processus visuel par un fichier JSON existant.
Export
Cliquez sur l'action
pour enregistrer votre processus visuel dans un fichier JSON.
Annuler
Cliquez sur l'action
pour annuler la dernière modification appliquée.
Rétablir
Cliquez sur l'action
pour restaurer une modification que vous aviez annulée.
Champs
Les champs suivants sont présents dans cet onglet :
Bloc numéro 1
| Sélectionnez un module pour le paramétrage. Ce champ vous permet de renseigner si l'écran doit être créé dans la base de données du dossier. Il l'est si le module auquel l'écran est rattaché est actif pour le dossier. |
Bloc numéro 2
| Editeur visuel de processus. Se reporter à la section Dessin de l'aide en ligne pour plus d'informations sur cet éditeur. |
Design and use tips
- Groupez les objets à déplacer ensemble afin de conserver la mise en page.
- Une zone de texte, par exemple Suivez le guide, peut être réservée à une brève explication du processus et des fonctions qui lui sont liées.
Remarques
Il est possible de définir des bibliothèques complémentaires d'images sur le serveur d'application pour disposer d'images spécifiques telles que des logos, des photos, des schémas particuliers. Ceci est décrit dans cette documentation technique annexe.
Actions spécifiques
Cliquez sur ce bouton pour importer un processus. |
Cliquez sur ce bouton pour valider les modifications apportées à un processus. |
Cliquez sur ce bouton pour copier le processus depuis votre dossier actuel vers un autre dossier. |
Actions menu
Documentation / Paragraphes
Cette fonction permet d'accéder à la gestion de la documentation, sur le premier paragraphe de la documentation (si elle existe) associé à la fiche courante.
Documentation / Liens
Cette fonction permet d'accéder à la gestion des liens. Elle permet de définir des liens entre la fiche courante et d'autres fiches (par exemple des liens entre fonctions et paramètres). Ces liens, purement documentaires, permettent d'alimenter la mécanique de génération des squelettes de documentation.
Documentation / Génération
Ce menu permet de lancer une génération de documentation. La génération peut se lancer également à partir du bouton [Génération] dans le bas de la fenêtre.
Trois types de génération peuvent être lancées, séparément ou simultanément :
- la génération du squelette de documentation à partir du dictionnaire (tables ADOCUMENT, ADOCBLB, ADOCCLB).
- la génération de la documentation à partir des tables précédentes.
- la génération de la documentation sur champ.
Les bornes proposées par défaut tiennent compte de la fiche en cours, mais elles peuvent être modifiées au lancement.
